Audi 80 Schaltplan

A1 - Steuereinheit zur Anreicherung des Gemisches;

A2 - Kommutator der Zündanlage TSZ-H;

A3 - Spannungsregler;

В - die Batterie des Akkus;

F1 - F17 - Sicherungen (Werksnummerierung);

G - Generator;

H1 - Tonsignal;

Í2 - die Signaleinrichtung des Sinkens des Niveaus der Bremsflüssigkeit;

H3 - Signalgeber für Motorüberhitzung und Kühlmittelstandabfall; Í4 - der Indikator des rechten Wendekreises;

Í5 - der Indikator für den linken Wendekreis;

H6 - Digitaluhr;

Í7 - die Lampe der Beleuchtung der Stunden;

Í8 - Warnlampe der Alarmanlage;

Í9 - der Indikator für die Einbeziehung der dimensionalen Beleuchtung;

Í10 - Temperaturindex einer Kühlflüssigkeit;

Í11 - der Index des Kraftstoffstands in einem Tank;

Í12 - Signalgeber für Notöldruck;

H13 - Anzeige der angezogenen Parkbremse;

Í14 - der Indikator der Aufnahme des Starters;

H15 - Generatorfehleranzeige;

Í16 - ein Geschwindigkeitsmesser;

K1 - Busrelais "X";

K2 - elektronischer Relais-Summer;

К3 - das Relais des Einschlusses der Heizung des Einlasskollektors;

К4 - die Kontrollvorrichtung des Indikators des Notdrucks des Öls;

K5 - Kühlgebläserelais;

K6 - das Relais eines Tonsignals;

К7 - das elektronische Relais des Wendekennzeichens;

K8 - das elektronische Relais der Verwaltung des Scheibenwischers;

К9 - das Relais des Scheibenwischers;

L - Zündspule;

M1 - Anlasser;

M2 - Lüfter;

M3 - Scheibenwischer;

M4 - Scheibenwaschpumpe;

M5 - die Pumpe einer Scheibenwaschanlage;

M6 - Ventilator der Heizungsanlage;

Р1 - der Sensor der Halle des Zündverteilers;

2 - der Temperaturmesser der kühlenden Flüssigkeit;

33 - der Sensor des Geschwindigkeitsmessers;

Р4 - die Anzeige des Niveaus des Brennstoffes;

R1 - Vergaserheizung;

R2 - die Heizung eines Einlasskollektors;

R3 - Helligkeitsregelung der Beleuchtung des Kombiinstruments;

R4 - Zigarettenanzünder;

R5 - die Heizung des hinteren Glases;

S1 - der Zündschalter;

S2 - Thermokontaktvorrichtung;

S3 - Thermoschalter zum Heizen des Ansaugkrümmers;

S4 - der Zündverteiler;

S5 - das Manometer des Öldrucks auf 1,8 bar;

S6 - Öldrucksensor bei 0,3 bar;

S7 - thermischer Kühlmittelventilatorschalter;

S8 - Bremslichtschalter;

S9 - Lichtschalter;

S10 - Kontaktgruppe für Blinklichter;

S11 - der Beleuchtungsschalter eines Gepäckträgers;

S12 - Rückfahrlichtschalter;

S13 - die Taste eines Tonsignals;

S14 - der Wechsel der Wendekennzahlen;

S15 - Alarmschalter;

S16-S19 - Türschalter vorne links, hinten links, vorne rechts und hinten rechts;

S20 - der Schalter eines Scheibenwischers;

S21 - Füllstandsanzeige einer Kühlflüssigkeit;

 S22 - die Füllstandsanzeige einer Bremsflüssigkeit;

S23 - Einstellknopf für die elektronische Uhr;

S24 - das Maß des Einschlusses einer Feststellbremse;

S25 - Sensor des Anlassers;

S26 - Heizgebläseschalter;

S27 - der Schalter der Heizung des hinteren Glases;

W1 - Fahrtrichtungsanzeiger hinten links;

W2 - linke hintere Positionsleuchte;

W3-W4 - Bremslichter;

W5 - Positionsleuchte hinten rechts;

W6 - Blinker hinten rechts;

W7, W8 - der linke Scheinwerfer;

W9, W10 - rechter Scheinwerfer;

W11, W12 - linke und rechte vordere Standlichter;

W13 - Handschuhfachbeleuchtung;

W14 - die Lampen der Beleuchtung der Platte;

W15 - die Lampe der Beleuchtung des Gepäckträgers;

W16 - die Lampe zur Beleuchtung des Motorraums;

W17, W18 - Rückfahrscheinwerfer;

W19, W20 - Blinker vorn rechts und links;

W21 - Innenbeleuchtung;

W22-W27 - Beleuchtungslampen einer Gerätekombination;

W28 - das Licht des Zigarettenanzünders;

X1-X19 - Steckverbinder (die Farbe in der Abbildung entspricht der Farbe des Steckverbindergehäuses), eingebaut: X1 - direkt am Vorfeld;

X2 - in der Nähe des Zündverteilers;

X3 - in der Nähe des Vergasers;

X4 - in der Nähe des Ventils Y2;

X5 - in der Nähe des Ansaugkrümmers;

X6, X7, X9, X11, X12 - in der Nähe des Montageblocks;

X8 - im Kofferraum links;

Х10, Х13, Х17 - links hinter dem Bedienfeld der Geräte;

X14 - links hinter dem Kombiinstrument;

Х16 - auf dem Kombiinstrument (gelb);

X18 - am Kombiinstrument (blau);

X19 - in der Mitte der Instrumententafel;

Y1 - das Ventil zur Anreicherung des Gemisches;

Y2 - Luftüberschussventil;

Y3 - Vergaserdüsenventil

Elektrisches Ausstattungsdiagramm für Audi-80 1,8s

Audi 80 Schaltplan
Audi 80 Schaltplan

Verbindungspunkte der Verbraucher mit der "Masse" (in den Kreisen in den Kreisen in der Nähe der Sammelschiene angegeben):

1 - im Kabelbaum der Instrumententafel;

2 - im Batteriefach;

3 - im vorderen rechten Gurt;

4 - im Kabelbaum vorne links;

5 - in einem Drahtgeflecht hinter dem Motorraum;

6 - im Kofferraum gelassen;

7 - links hinter der Instrumententafel.

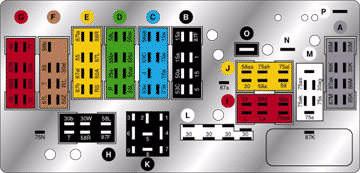

Diagramm der Position der Steckverbinder und ihrer Kontakte im Montageblock (auf dem Schaltplan der elektrischen Ausrüstung ist der Anschluss des Kabels, z. B. an Klemme 75al von Steckverbinder J, mit J / 75al gekennzeichnet).

Diagramm der Position der Steckverbinder und ihrer Kontakte im Montageblock
Diagramm der Position der Steckverbinder und ihrer Kontakte im Montageblock
